紹介
使用方法

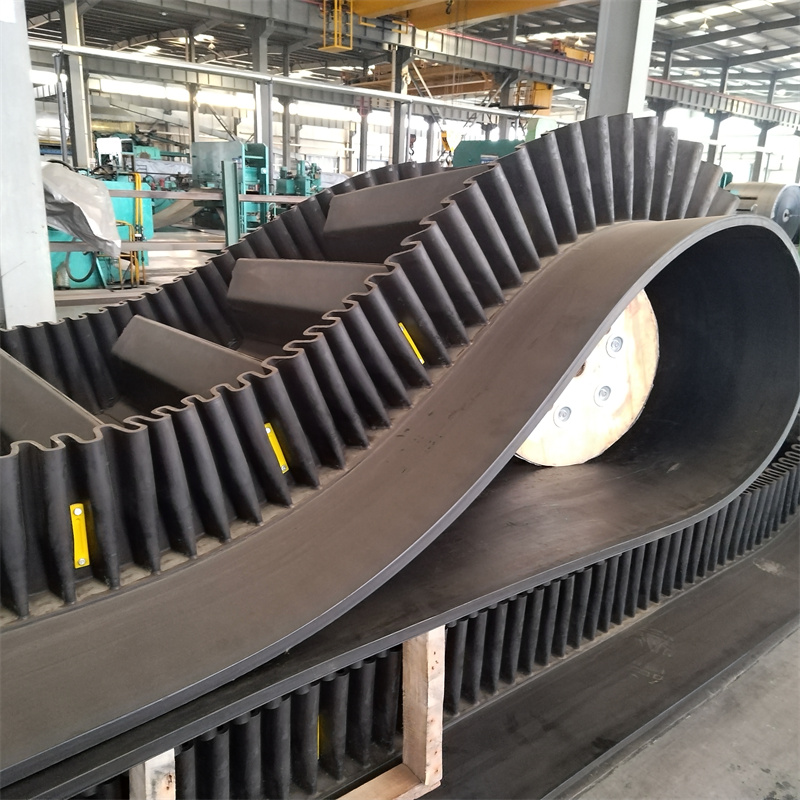

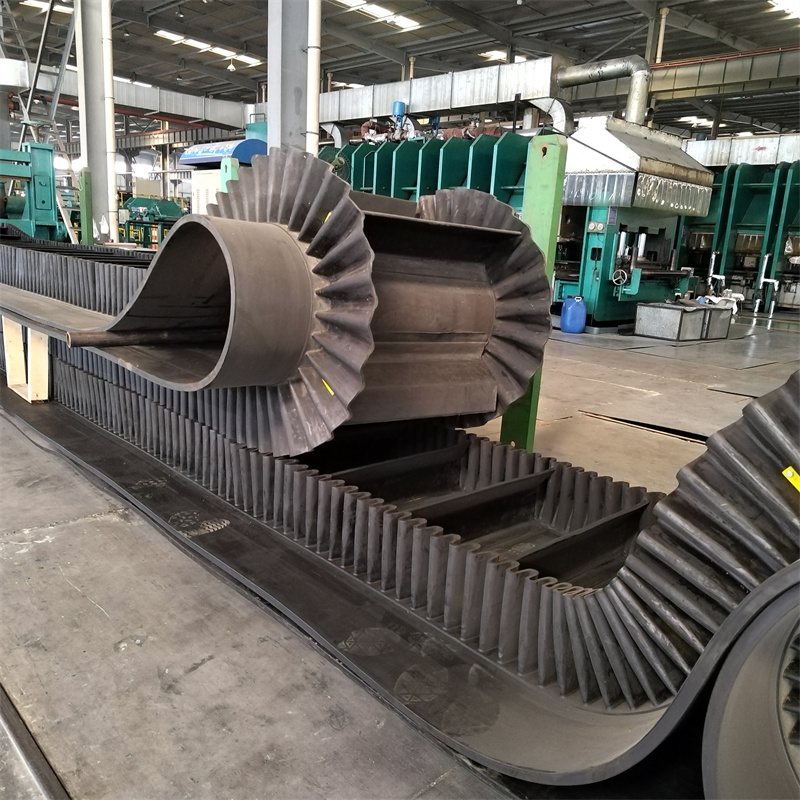

現場の制約や大きな傾斜角での材料の搬送が必要な場合、搬送材料が散らばるのを防ぐために、サイドウォールコンベアベルトは、大容量、急角度搬送で発生する極めて高いストレスと反復する屈曲に耐えなければなりません。これは、高モジュラスで非常に低収縮のポリエステルファブリックを使用して、より高い剛性値を提供することです。この製品は、大きな傾斜角（0°-90°）での材料搬送に適しています。
特徴
1. 材料を最大90°の大きな傾斜で搬送できます。
2.ベルトは大きな積載容量を持ち、材料が散らばることはありません。
3.コンベアの傾斜角度は、水平から傾斜へ、または傾斜から水平へ変更できます。
4.コンベアは構造がシンプルで、配置が柔軟であり、占有スペースも小さいです。
標準仕様
| 強度（KN／m） | 層数 | カーカス種別 | ベルト幅 |
| 300 | 2-4 | NN／EP | 500-2400mm |
| 400 | 2-4 | NN／EP | |
| 500 | 2-5 | NN／EP | |
| 630 | 3-6 | NN／EP | |
| 800 | 3-6 | NN／EP | |
| 1000 | 3-6 | NN／EP | |
| 1250 | 3-6 | NN／EP | |
| 1400 | 3-6 | NN／EP | |
| 1600 | 4-6 | NN／EP | |
| 2000 | 4-6 | NN／EP |
注：顧客の要件に応じてカスタマイズできます。
サイドウォール仕様
サイドウォールは高品質のゴムで成形されています。
| タイプ | スクエアレシオ | 重量（kg） | 底の幅 |
| S60 | 0.75 | 2.5 | 50 |
| S80 | 0.82 | 3.53 | 50 |
| S100 | 1.42 | 4.18 | 50 |
| S120 について | 1.69 | 4.53 | 50 |
| S160 | 2.68 | 8 | 75 |
| S200 | 3.53 | 9.5 | 75 |
| S240 | 5.15 | 12.5 | 75 |
| ES300 | 7.52 | 11 | 100 |
| ES400 | 10.67 | 14.5 | 100 |
| ES500 | 13.82 | 17.6 |

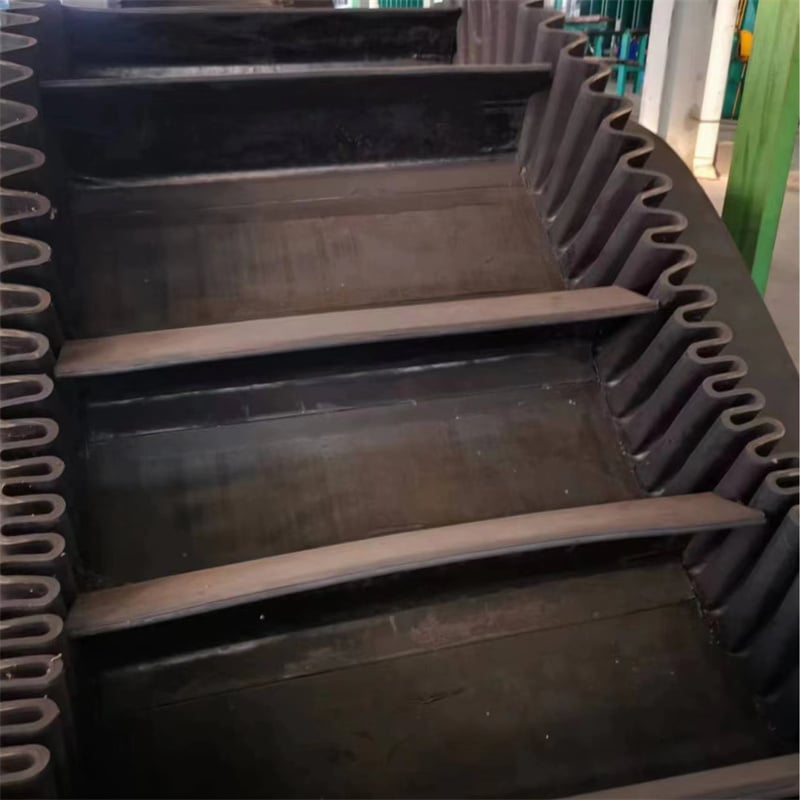

スパイク仕様
スパイクは高品質なゴムで作られており、支持効果において高い弾力性を持っています。
| タイプ | スクエアレシオ | 重量（kg） |
| TC55 | 0.72 | 1.05 |
| TC75 | 0.81 | 1.2 |
| TC90 | 1.34 | 2 |
| TC110 | 1.76 | 2.3 |
| TC140 | 2.36 | 3.43 |
| TC180 | 3.13 | 4.52 |
| TC220 | 5.63 | 5.8 |
| TC280 | 10.7 | 8.6 |
| TCS360 | 14.45 | 13.6 |
| TCS470 | 28.9 |
カバーグレード
| 等級 | 引張強度 最小値 (ISO37) Mpa | 断裂時の伸長率 最小（ISO37）% | 最大摩耗 (ISO4649) mm³ |
| H | 24 | 450 | 120 |
| D | 18 | 400 | 100 |
| L | 15 | 350 | 200 |
